Memorial Descritivo Técnico
Título: Sistema Modular Sustentável de Reforço Estrutural e Blindagem para Cabos e Estruturas em Bambu com PU Vegetal Idealização: Fábio Takwara
1. Introdução
Este memorial apresenta um método inovador para reforço, proteção e modularidade de cabos e estruturas de bambu, aplicado especialmente a ferramentas agrícolas e utilidades rurais, mas replicável em contextos de arquitetura, construção leve e mobiliário ecoeficiente. A solução une tradição (uso do bambu), materiais renováveis, tecnologia nacional e mentalidade maker e circular, com rigor nos critérios normativos.
2. Fundamentação e Contexto
A crescente demanda por materiais de baixo carbono impulsiona alternativas à madeira e ao aço. O bambu, além de ser rapidamente renovável, possui excelente relação resistência-peso e apelo socioambiental. Sua limitação estrutural (oco, sensível à umidade e ataques biológicos) é superada pelo sistema integrado de reforço com fio de aço galvanizado e preenchimento com poliuretano vegetal expansivo (MAMONEX RD70), seguido da blindagem total com impermeabilizante vegetal (UG132A). Isto garante:
- Aprimoramento da resistência mecânica, durabilidade e ergonomia;
- Modularidade (fácil substituição/manutenção de partes);
- Circularidade e baixo impacto ambiental em todas as etapas do ciclo de vida.
Cabos para Ferramentas Agrícolas e outros
3. Materiais e Propriedades Técnicas
- Bambu tratado:
- Preferencialmente do gênero Phyllostachys (Áurea, Edulis), dimensionados, secos e tratados conforme ISO 22156/22157 e ABNT NBR 16828-1/2.
- Fio de aço galvanizado:
- Usado como armadura interna longitudinal e travamento estrutural, aportando redundância mecânica à peça.
- PU Vegetal Expansivo (MAMONEX® RD70):
- Origem: Óleo de mamona, bicomponente, ecologicamente correto.
- Peso específico (expansão livre): 70 kg/m³
- Resistência à compressão (10%): 0,25 MPa
- Resistência à tração direta: 0,12 MPa
- Absorção de água 48h: 0,01% em volume
- Condutividade térmica: 0,0452 W/mK
- Capilaridade: Inexistente
- Combustibilidade: Não propaga chama
- Biodegradabilidade: Total, livre de CFC
- PU Vegetal Impermeabilizante (IMPERVEG® UG132A):
- Origem: Bi-componente, 100% sólido, base óleo de mamona.
- Tensão de ruptura à tração: 2 MPa
- Módulo de deformação: 10 MPa
- Alongamento (ruptura): ~25%
- Resist. química/física: Intempéries, UV, ácidos, bases, sais.
- Isento de solventes/subprodutos tóxicos; uso seguro (PORTARIA MS 518).
- Rendimento: 0,7–1 kg/m² (3 a 5 demãos)
- Elementos adicionais de fixação/acabamento:
- Definidos conforme desenho, uso e demanda da peça.
4. Procedimento Técnico
- Preparação dos colmos: Corte, seleção, secagem e eventual usinagem segundo a aplicação (cabo tipo “T”, braços longitudinais, encaixes).
- Montagem estrutural e reforço: Passagem do fio de aço galvanizado pelo interior dos colmos, tensionando conforme projeto, com extremidades preparadas para travamento mecânico.
- Injeção do PU expansivo: Mistura e aplicação do MAMONEX RD70 nos colmos e sobre o fio de aço, preenchendo folgas, garantindo travamento e distribuição homogênea de esforços.
- Cura, montagem final e blindagem: Ajustes finais após expansão/cura parcial do PU. Aplicação do impermeabilizante UG132A em todas as superfícies, conferindo proteção absoluta contra umidade, fungos e agentes químicos.
- Acabamento e validação: Pós-cura, lixamento, possíveis demãos extras de PU e inspeção final. Os protótipos são submetidos a testes mecânicos manuais e laboratoriais (tração, compressão, flexão e fadiga).
5. Inovação, Sustentabilidade e Estilo (perfil do criador)
- Inovação: Estrutura híbrida, integrando forças do bambu e do aço com polímeros vegetais—resistência elevada à tração, torção, impacto, modularidade e blindagem total.
- Sustentabilidade: Todos os insumos principais derivam de fontes renováveis e/ou recicláveis, com biodegradabilidade comprovada, ausência de solventes, CFC ou produtos nocivos.
- Cultura maker/prática: Processo replicável artesanalmente, adaptável a diferentes espécies de bambu e necessidades regionais, sendo promovido no estilo prático, inspirador e acessível típico de Fábio Takwara.
- Inclusão social: Baixo custo, potencial para inclusão produtiva em comunidades e cooperativas.
6. Aplicações Práticas e Resultados Esperados
- Cabos agrícolas e ferramentas manuais: Aumento significativo da vida útil, resistência ampliada, menor absorção de umidade e perda de desempenho.
- Estruturas modulares e móveis: Facilidade de desmontagem, manutenção e reciclagem.
- Utilidades rurais sustentáveis: Componentes estruturais leves, com alta performance ambiental e mecânica, viabilizando uso em construções, peças de mobiliário e sistemas outdoor.
- Resultados esperados: Vida útil ampliada (>10–20 anos), manutenção mínima, resistência à biodegradação e ataques biológicos, estabilidade dimensional, proteção integral contra água e agentes externos, segurança para usos próximos a elétrica/água.
7. Referências Normativas e Certificações
- ISO 22156:2021: Projeto estrutural de bambu
- ISO 22157:2019: Propriedades físicas/mecânicas
- ABNT NBR 16828-1/2: Estruturas de bambu
- NBR 9575/2003: Seleção/projeto em impermeabilização
- PORTARIA MS 518: Potabilidade da água
- AWPA/ASTM D1413: Ensaios de durabilidade e biodegradação (referencial comparativo)
Recomendações: Submissão dos protótipos a ensaios laboratoriais normatizados (tração, compressão, fadiga), análise de resistência e segurança alimentar/contato, e obtenção formal de certificações setoriais.
8. Considerações Finais
Este memorial, alinhado à filosofia inovadora, social e ecológica de Fábio Takwara, dissemina uma solução replicável, ecoeficiente e segura, estimulando práticas regenerativas, inclusão produtiva e a transição efetiva para tecnologias de baixo carbono nas comunidades e cadeias produtivas. O sistema proposto representa uma alternativa concreta e avançada para o futuro dos cabos e conectores em bambu na agricultura, construção e design sustentável.
======
Leitura adicional
Métodos de Preservação e Durabilidade para Cabos de Ferramentas Agrícolas: Análise Comparativa entre Bambu e Madeira Baseada em Normas Técnicas Internacionais
Esta análise comparativa examina os métodos de preservação e características de durabilidade para cabos de ferramentas agrícolas fabricados em bambu versus madeira, fundamentada em normas técnicas internacionais como ISO, ASTM e AWPA. A pesquisa revela diferenças significativas entre os materiais, com o bambu apresentando vantagens em sustentabilidade e propriedades mecânicas específicas, enquanto a madeira demonstra maior longevidade com tratamentos preservativos adequados. As normas técnicas internacionais oferecem diretrizes consolidadas para ambos os materiais, sendo as normas ISO 22157:2019 e ISO 22156:2021 específicas para bambu, e ASTM D1413, ASTM D2017 e padrões AWPA para madeira.^1^3[^4]^5
Contextualização dos Materiais e Normas Técnicas
Bambu como Material Estrutural
O bambu emerge como uma alternativa sustentável promissora para cabos de ferramentas agrícolas, sendo regulamentado por normas técnicas específicas como a ISO 22157:2019 (Determinação de propriedades físicas e mecânicas) e ISO 22156:2021 (Projeto estrutural). No Brasil, a norma ABNT NBR 16828-1/2 estabelece requisitos básicos para estruturas de bambu, abordando propriedades físicas, mecânicas e durabilidade. A estrutura celular única do bambu, composta por fibras longitudinais em matriz de parênquima, confere ao material resistência à tração superior ao aço em algumas espécies, variando de 130 MPa a 370 MPa. Esta característica resulta da orientação das fibras ao longo do eixo de crescimento do colmo, conferindo propriedades mecânicas excepcionais para aplicações estruturais.^7^3[^4]^9
A vida útil do bambu sem tratamento preservativo varia de 1 a 3 anos quando em contato com solo e condições externas, e de 4 a 6 anos em locais cobertos sem contato direto com solo. Esta limitação temporal decorre principalmente da alta concentração de amido nos colmos, que atrai organismos xilófagos, especialmente o besouro Dinoderus minutus. Entretanto, com tratamento preservativo adequado, a durabilidade pode ser estendida significativamente para 5 a 20 anos, dependendo do método de tratamento aplicado e das condições de uso.^10^8
Madeira Tradicional e Regulamentação
A madeira para cabos de ferramentas agrícolas é regulamentada por um conjunto robusto de normas internacionais, incluindo as normas ASTM D1413 (métodos de teste para preservativos), ASTM D2017 (teste acelerado de resistência natural ao apodrecimento), e os padrões da American Wood Protection Association (AWPA). A AWPA estabelece o sistema de categorias de uso (Use Category System), que define cinco categorias de risco de biodeterioração para produtos de madeira tratada, facilitando a seleção do tratamento apropriado para cada aplicação específica.^1^12^5^14
As espécies de madeira comumente utilizadas para cabos de ferramentas incluem eucalipto, ipê, freijó, marfim e tauari, cada uma com características específicas de resistência e durabilidade. A madeira não tratada apresenta vida útil de 2 a 5 anos para espécies comuns, enquanto com tratamento preservativo adequado pode alcançar 10 a 30 anos, dependendo da espécie e método de tratamento aplicado. A norma ISO 21887:2007 define cinco classes de uso que representam diferentes situações de serviço às quais madeira e produtos à base de madeira podem ser expostos.^2^17
Métodos de Preservação e Tratamentos
Tratamentos Preservativos para Bambu
Os métodos de preservação do bambu dividem-se em tratamentos tradicionais (naturais) e tratamentos químicos. Os tratamentos tradicionais incluem cura no bambuzal, cura natural por 7-10 dias na posição vertical para escorrer a seiva, imersão em água, tratamento pelo fogo e tratamento pela fumaça. Estes métodos, embora menos eficazes que os químicos, representam opções de baixo custo para pequenos produtores.^10^8
O método de difusão vertical por imersão (VSD) representa uma técnica econômica e eficaz para tratamento do bambu. O processo envolve perfuração dos nós internos (exceto o último), posicionamento vertical dos colmos e preenchimento com solução preservativa por capilaridade. Este método permite penetração adequada do preservativo através da estrutura do bambu, criando proteção contra agentes biodeterioradores.^18
Os tratamentos químicos mais eficazes utilizam preservativos hidrossolúveis, especialmente CCB (borato de cobre cromatado) em concentração de 1%, preparado com sulfato de cobre, dicromato de sódio e ácido bórico. O ácido bórico com bórax é considerado o mais eficaz por provocar menor agressão ao meio ambiente. A substituição de seiva e imersão prolongada são métodos químicos recomendados, seguindo princípios similares aos utilizados para madeira.^11
Sistemas de Preservação para Madeira
A preservação da madeira emprega dois sistemas principais: processos industriais com pressão (autoclave) e processos sem pressão (caseiros). Os processos industriais utilizam autoclaves com aplicação de vácuo e pressão, subdividindo-se em processo de célula cheia (com vácuo inicial) e célula vazia (sem vácuo inicial). O método Bethell, desenvolvido em 1838, permanece como padrão para tratamento industrial, consistindo em vácuo inicial, admissão do preservativo, pressão de impregnação e vácuo final.^19^2
Os preservativos mais utilizados no Brasil incluem CCA (arseniato de cobre cromatado) tipo C, CCB (borato de cobre cromatado) e creosoto. O CCA representa 90% dos tratamentos industriais brasileiros, enquanto CCB constitui os 10% restantes. As concentrações típicas variam de 1% a 3% dependendo da categoria de uso, definidas pela norma NBR 7190 que estabelece seis categorias de uso para madeira em serviço.^2
Métodos sem pressão incluem imersão prolongada, difusão, substituição de seiva, método de Boucherie, e banho quente/frio. O tratamento por substituição de seiva é amplamente utilizado em propriedades rurais para moirões e peças de menor diâmetro, sendo considerado eficiente e de baixo custo. O processo de banho quente/frio, que utiliza choque térmico para forçar penetração do preservativo, representa alternativa de custo moderado para tratamentos não industriais.^22^19
Análise Comparativa de Durabilidade e Propriedades

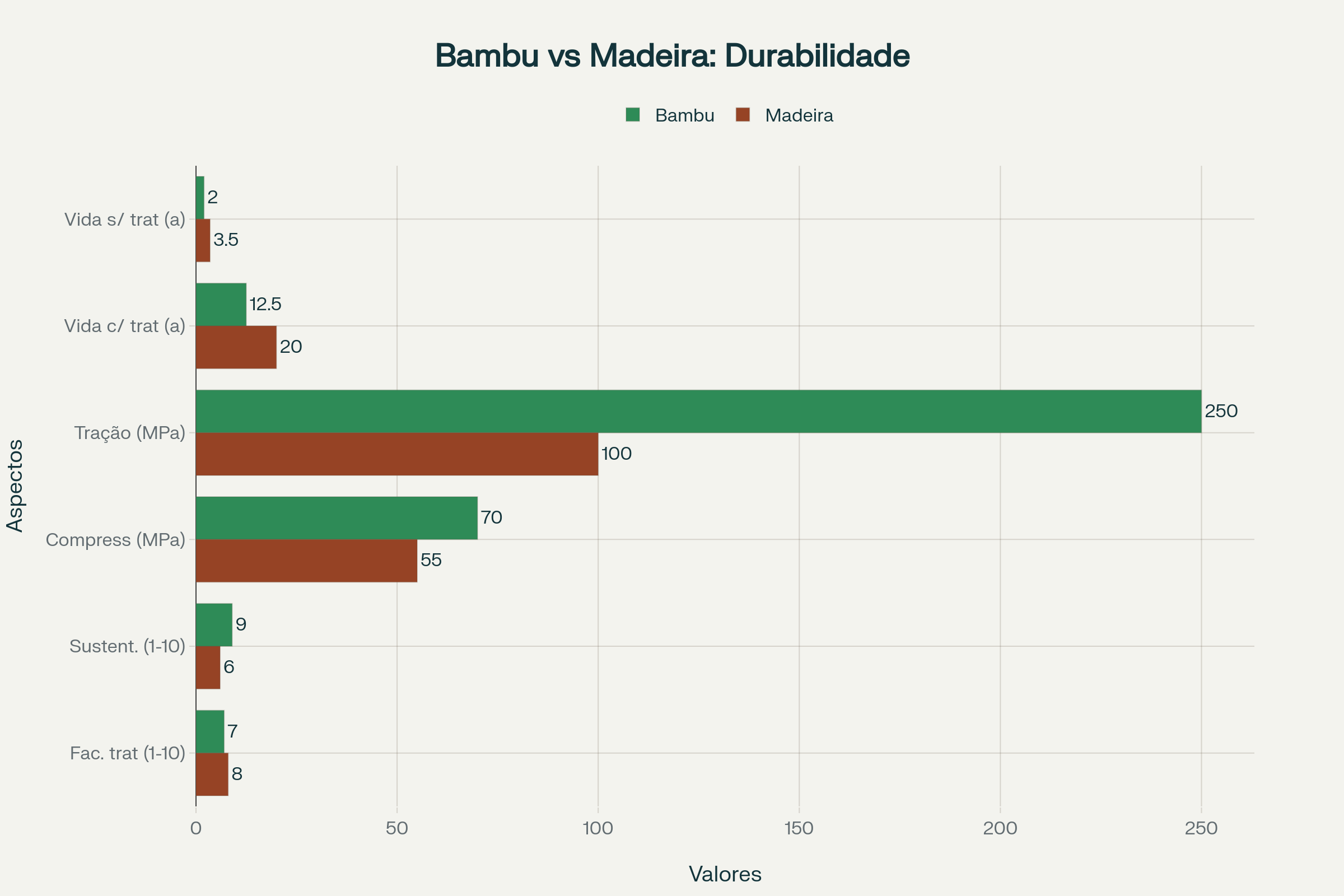

Comparação de Aspectos de Durabilidade e Preservação: Bambu vs Madeira para Cabos de Ferramentas Agrícolas
Propriedades Mecânicas Comparativas
As propriedades mecânicas revelam vantagens distintas para cada material. O bambu apresenta resistência à tração paralela às fibras variando de 40 MPa a 370 MPa, com média em torno de 130-250 MPa, superando significativamente a madeira comum que varia de 50 MPa a 150 MPa. Esta superioridade resulta da estrutura fibrosa longitudinal do bambu, onde as fibras de celulose proporcionam alta resistência à tração e flexão.^23[^4]
A resistência à compressão paralela às fibras do bambu varia de 20 MPa a 120 MPa, sendo aproximadamente 30% inferior à sua resistência à tração. Esta característica influencia-se pela heterogeneidade do colmo, onde a camada externa rica em fibras apresenta maior resistência comparada à camada interna com mais tecidos parenquimatosos. Para madeira, a resistência à compressão típica situa-se entre 30 MPa e 80 MPa, variando conforme a espécie e densidade.[^4]
A densidade do bambu (350-800 kg/m³) é geralmente inferior à da madeira (400-1200 kg/m³), resultando em excelente relação resistência-peso. Esta característica torna o bambu especialmente atrativo para cabos de ferramentas, onde o peso reduzido melhora a ergonomia sem comprometer a resistência estrutural.^24[^4]
Durabilidade Natural e Tratada
A durabilidade representa aspecto crítico na seleção do material. Sem tratamento, o bambu apresenta vida útil limitada de 1-3 anos em condições adversas, principalmente devido ao alto teor de amido que atrai organismos xilófagos. A madeira não tratada oferece durabilidade ligeiramente superior de 2-5 anos para espécies comuns, variando significativamente entre espécies.^10^2
Com tratamento preservativo adequado, a madeira alcança vida útil de 10-30 anos, estabelecendo vantagem significativa sobre o bambu tratado que atinge 5-20 anos. Esta diferença relaciona-se à estrutura celular: a madeira permite melhor penetração e retenção de preservativos, especialmente no alburno, enquanto o bambu requer técnicas específicas como perfuração dos nós para penetração adequada.^18^2^10
A resistência à umidade varia entre os materiais: o bambu apresenta resistência moderada, superior à madeira comum devido à camada externa rica em sílica e cera que protege contra retenção de umidade. Entretanto, madeiras adequadamente tratadas com preservativos hidrossolúveis desenvolvem excelente resistência à umidade e biodeterioração.^8^2
Normas Técnicas Internacionais Aplicáveis
Regulamentação Internacional para Bambu
As normas ISO constituem a base regulatória internacional para bambu estrutural. A ISO 22157:2019 especifica métodos para determinação de propriedades físicas e mecânicas, incluindo ensaios de flexão, compressão, tração e cisalhamento. A norma define procedimentos padronizados para preparação de corpos de prova, execução de ensaios e interpretação de resultados, garantindo comparabilidade entre diferentes pesquisadores e aplicações.^3^27[^4]
A ISO 22156:2021 estabelece diretrizes para projeto estrutural de bambu, abordando requisitos de segurança, servicibilidade e durabilidade. Esta norma serve como referência internacional para adaptação de normas nacionais, como a brasileira ABNT NBR 16828-1/2. A principal diferença entre ISO 22157 e NBR 16828-2 reside nos detalhes de execução e especificações dimensionais, com a ISO oferecendo escopo mais abrangente enquanto a NBR adapta-se às condições brasileiras.^7^27[^4]
Países como Índia (Indian Standard 6874 de 1973), Colômbia (NSR-10), Peru (Norma NTE E.100) e Equador (NEC - Estruturas de Guadúa) desenvolveram normas nacionais baseadas nas diretrizes ISO. Estas normas abordam sistemas estruturais específicos e considerações locais como resistência a terremotos e ventos.^8
Padrões Internacionais para Madeira
A regulamentação internacional para preservação de madeira baseia-se em sistema robusto de normas ASTM, AWPA e ISO. A ASTM D1413 estabelece métodos de teste para preservativos de madeira por culturas de bloco de solo em laboratório, enquanto a ASTM D2017 especifica métodos de teste acelerado para resistência natural ao apodrecimento.^1^28^13^6
A American Wood Protection Association (AWPA) representa a organização principal de padronização baseada em consenso para proteção de madeira nos Estados Unidos, com influência internacional significativa. O padrão AWPA U1 constitui a norma primária para produtos de madeira tratada com preservativos, contendo especificações gerais e requisitos específicos para diferentes tipos de produtos.^5^14
O Sistema de Categorias de Uso (Use Category System) da AWPA define cinco categorias de risco de biodeterioração para produtos de madeira tratada. Este sistema simplifica a seleção do tratamento apropriado baseado nas condições de serviço esperadas, desde uso interior sem contato com solo (UC1) até uso marinho com exposição a moluscos e crustáceos (UC5).^14
A norma ISO 21887:2007 define cinco classes de uso representando diferentes situações de serviço para madeira e produtos à base de madeira mundialmente. Esta norma aplica-se apenas a preservativos e processos para pré-tratamento, não abrangendo produtos para remediação de danos existentes.^17
Sustentabilidade e Considerações Ambientais
Impacto Ambiental e Renovabilidade
O bambu apresenta vantagens ambientais significativas sobre a madeira tradicional, destacando-se como material de crescimento mais rápido do mundo. O ciclo de crescimento do bambu permite colheita em 3-5 anos sem morte da planta, contrastando com espécies de madeira que requerem 15-25 anos para eucalipto e 50+ anos para madeiras nobres. Esta característica confere ao bambu taxa de renovabilidade superior, reduzindo pressão sobre florestas nativas.^7^16
O bambu funciona como excelente sequestrador de carbono, armazenando carbono tanto na biomassa quanto no solo através do sistema de rizomas. A transformação dos colmos em produtos duráveis garante que o carbono permaneça bloqueado durante toda a vida útil do objeto. Adicionalmente, o sistema de rizomas sobrevive à colheita individual de colmos, mantendo o ecossistema produtivo enquanto continua armazenando carbono.^29
A deposição natural de folhas, ramos e bainhas do bambu atua como fonte importante de reciclagem de nutrientes, especialmente sílica, e fornece cobertura morta que protege o solo contra erosão mantendo sua umidade. Este ciclo natural contribui para regeneração ambiental e recuperação de áreas degradadas.^29
Tratamentos Preservativos e Segurança Ambiental
Os preservativos utilizados em bambu, especialmente ácido bórico com bórax, apresentam menor agressão ao meio ambiente comparados aos preservativos para madeira. A concentração típica de 1% para CCB em bambu é inferior às concentrações utilizadas em madeira (1-3%), reduzindo impacto ambiental potencial.^11^2
Para madeira, o CCA (arseniato de cobre cromatado) representa 90% dos tratamentos brasileiros, mas possui restrições em alguns países devido à presença de arsênio. As regulamentações brasileiras do IBAMA exigem registro de todas as indústrias fabricantes, usinas de preservação e produtos preservativos. Madeira tratada com CCA não deve ser utilizada em contato com alimentos humanos ou animais, água potável, ou em situações onde possa contaminar mel.^30^21
O desenvolvimento de preservativos de baixo impacto ambiental constitui tendência atual, incluindo substâncias naturais e sintéticas ambientalmente responsáveis. Pesquisas avaliam produtos alternativos que mantenham eficácia preservativa reduzindo riscos ambientais e à saúde humana.^12
Aplicações Específicas em Ferramentas Agrícolas
Seleção de Material por Tipo de Ferramenta
A escolha entre bambu e madeira para cabos de ferramentas agrícolas deve considerar requisitos específicos de cada implemento. Para ferramentas que exigem alta resistência a impactos, como martelos e marretas, madeiras densas como ipê (extremamente duro e durável) ou marfim (alta densidade com ótima resistência a impactos) são preferíveis. O eucalipto, sendo leve e resistente, oferece opção econômica para ferramentas manuais de uso geral.^16
O bambu, com sua excelente relação resistência-peso e propriedades de absorção de vibração, adapta-se bem para cabos de enxadas, foices e ferramentas de manejo onde ergonomia e redução de fadiga são prioritárias. A estrutura fibrosa longitudinal do bambu proporciona flexibilidade controlada que reduz transmissão de choques para as mãos do usuário.^31^16
Ferramentas elétricas ou que operam próximo a instalações elétricas beneficiam-se das propriedades isolantes naturais tanto do bambu quanto da madeira, que não conduzem eletricidade como cabos metálicos. Esta característica de segurança representa vantagem importante em ambientes agrícolas onde ferramentas podem entrar em contato com instalações elétricas.^16
Manutenção e Cuidados Operacionais
A manutenção adequada é crucial para maximizar a vida útil de cabos em ambos os materiais. Para cabos de madeira, recomenda-se evitar contato prolongado com umidade, limpeza regular com pano seco ou levemente umedecido, e aplicação periódica de óleo vegetal ou cera para conservar o material. Verificação periódica para identificar rachaduras ou lascas é essencial para prevenir acidentes.^16
Cabos de bambu requerem cuidados similares, com atenção especial à lubrificação regular para evitar ressecamento e rachaduras. Embora o bambu resista melhor à umidade que madeira comum, ainda necessita proteção contra exposição excessiva à água. Armazenamento em local seco e arejado prolonga significativamente a vida útil de ambos os materiais.^25^16
A facilidade de substituição representa vantagem do bambu, considerando seu menor custo e maior disponibilidade. Entretanto, a maior durabilidade da madeira tratada pode justificar investimento inicial superior em ferramentas de uso intensivo profissional.^24^16
Conclusões e Recomendações Técnicas
A análise comparativa revela que bambu e madeira apresentam características complementares para cabos de ferramentas agrícolas, com vantagens específicas dependendo da aplicação. O bambu demonstra superioridade em sustentabilidade, propriedades mecânicas específicas (resistência à tração) e relação resistência-peso, enquanto a madeira oferece maior durabilidade com tratamentos preservativos e penetração superior de preservativos.^10^2[^4]^16
Para aplicações onde sustentabilidade e redução de peso são prioritárias, o bambu representa escolha superior, especialmente considerando seu ciclo de renovação de 3-5 anos versus 15-50 anos para madeira. Para aplicações que demandam máxima durabilidade e uso intensivo profissional, madeira adequadamente tratada oferece vida útil superior de 10-30 anos comparada aos 5-20 anos do bambu tratado.^2^16^10
As normas técnicas internacionais oferecem base sólida para ambos os materiais: ISO 22157:2019 e ISO 22156:2021 para bambu, e ASTM D1413, ASTM D2017 e padrões AWPA para madeira. A aplicação adequada dessas normas garante tratamentos preservativos eficazes e produtos seguros para uso agrícola.^8^3[^4]^5^21
Recomenda-se desenvolvimento de normas técnicas específicas para cabos de ferramentas agrícolas que considerem requisitos únicos dessa aplicação, incluindo resistência a impactos, ergonomia e exposição a condições ambientais variáveis. A integração de critérios de sustentabilidade nas especificações técnicas pode favorecer adoção crescente de bambu em aplicações apropriadas, contribuindo para redução da pressão sobre florestas nativas.^7
